麻省理工學院等研究團隊開發出基于石墨烯的世界上最小(4um)的MicroLED陣列,PPI最高達5100

放大字體  縮小字體 發布日期:2023-02-03 瀏覽次數:443

 麻省理工學院的研究人員與美國及韓國其他大學的研究人員合作,使用石墨烯(和hBN)開發了全彩垂直堆疊的MicroLED,實現了迄今為止報道的最高陣列像素密度(5100 PPI)和最小尺寸(4um)。

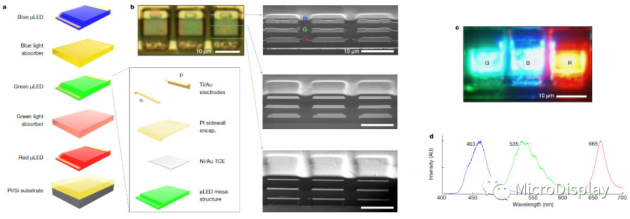

使用2D材料轉移的垂直堆疊microled (MIT)

研究人員開發了一種基于2D材料的層轉移(2DLT)技術,包括在2D材料涂層襯底上生長LED,轉移LED,然后堆疊它們。對于紅色LED,研究人員使用了石墨烯,涂在GaAs晶圓上,而對于綠色和藍色LED,他們?cè)谒{(lán)寶石晶圓上使用了hBN。石墨烯紅色LED采用遠程外延轉移,hBN藍色和綠色LED采用范德華外延轉移。

MicroDsplay譯
