第三代半導體領域的應用市場已經開始啟動。半導體照明作為第三代半導體材料產業化的第一個成功突破口，已經確立了照明產業的主導地位，將帶動整個第三代半導體材料及應用的發展。
1.第三代半導體材料和應用加速啟動
以氮化鎵(GaN)、碳化硅(SiC)、氧化鋅(ZnO)等寬禁帶化合物半導體為代表的第三代半導體材料，具有高擊穿場強、高熱導率、高電子飽和速率、高抗輻射能力等優越性能，有望突破第一代、第二代半導體技術的瓶頸，適合制備高溫、高頻、大功率器件，可廣泛應用于能源、信息、交通、國防等領域，是支撐戰略性新興產業發展的基礎之一。
當前，各國政府紛紛加緊了在第三代半導體領域的部署，技術逐步成熟，應用市場已經開始啟動。企業紛紛推出極具競爭力的產品，應用也從集中在國防領域，逐步向軌道交通、電動汽車、消費電子等領域滲透;預計在2015年左右，第三代半導體產業將開始加速成長，并將在2020年左右進入高速發展期，屆時將催生巨大市場應用空間。
半導體照明作為第三代半導體材料產業化的第一個成功突破口，已經確立了照明產業的主導地位，將帶動整個第三代半導體材料及應用的發展，不僅將開啟光電子與微電子攜手并進的時代，而且必將在能源、節能減排、國防安全和下一代信息技術等領域發揮重要作用。
2.小間距LED顯示屏方興未艾

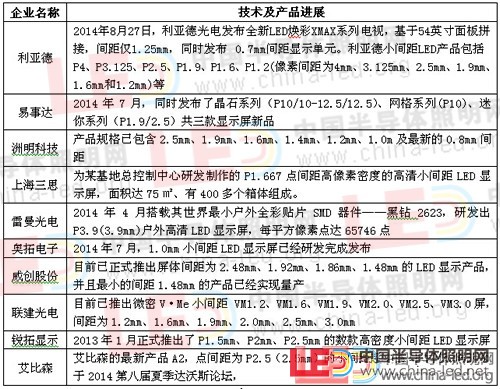

表1、部分企業小間距LED顯示技術及產品進展
?。〝祿碓矗?a href="http://www.uillumaror.com/news/search.php?kw=CSA" target="_blank">CSA Research根據公開資料整理）
今年以來隨著小間距LED顯示技術成熟和成本逐步降低，越來越多的LED小間距產品逐步取代傳統大屏拼接墻產品，成為室內外顯示市場的新寵。小間距LED顯示技術具有任意尺寸無縫拼接、壽命長、色域寬、色彩還原性高等諸多技術優點，在替代傳統的DLP、LCD、PDP等具有明顯優勢，已成為不容忽視的潮流性技術，室內外均有應用。其中利亞德、洲明、雷曼、威創、聯建、銳拓等企業已經推出系列產品。
常規的LED顯示屏通常是P10和P8的間距，小間距LED顯示屏的LED點間距通常小于4mm，根據媒體公開報道，目前國內廠商推出的小間距LED顯示屏的點間距最小為0.8mm。
