1 LED發光原理
發光二極管是由Ⅲ-Ⅳ族化合物，如GaAs(砷化鎵)、GaP(磷化鎵)、GaAsP(磷砷化鎵)等半導體制成的，其核心是PN結。因此它具有一般P- N結的I-N特性，即正向導通，反向截止、擊穿特性。此外，在一定條件下，它還具有發光特性。在正向電壓下，電子由N區注入P區，空穴由P區注入N區。進入對方區域的少數載流子(少子)一部分與多數載流子(多子)復合而發光，如圖1所示。
假設發光是在P區中發生的，那么注入的電子與價帶空穴直接復合而發光，或者先被發光中心捕獲后，再與空穴復合發光。除了這種發光復合外，還有些電子被非發光中心(這個中心介于導帶、介帶中間附近)捕獲，而后再與空穴復合，每次釋放的能量不大，不能形成可見光。發光的復合量相對于非發光復合量的比例越大，光量子效率越高。由于復合是在少子擴散區內發光的，所以光僅在靠近PN結面數μm以內產生。
理論和實踐證明，光的峰值波長λ與發光區域的半導體材料禁帶寬度Eg有關，即λ≈1240/Eg(mm)式中Eg的單位為電子伏特(eV)。若能產生可見光(波長在380nm紫光~780nm紅光)，半導體材料的Eg應在3.26~1.63eV之間。比紅光波長長的光為紅外光。現在已有紅外、紅、黃、綠及藍光發光二極管，但其中藍光二極管成本、價格很高，使用不普遍。
2 LED的特性
2.1極限參數的意義
1)允許功耗Pm:允許加于LED兩端正向直流電壓與流過它的電流之積的最大值。超過此值，LED發熱、損壞。
2)最大正向直流電流IFm:允許加的最大的正向直流電流。超過此值可損壞二極管。
3)最大反向電壓VRm:所允許加的最大反向電壓。超過此值，發光二極管可能被擊穿損壞。
4)工作環境topm:發光二極管可正常工作的環境溫度范圍。低于或高于此溫度范圍，發光二極管將不能正常工作，效率大大降低。
2.2電參數的意義
1)光譜分布和峰值波長：某一個發光二極管所發之光并非單一波長，其波長大體按圖2所示。由圖可見，該發光管所發之光中某一波長λ0的光強最大，該波長為峰值波長。
2)發光強度IV:發光二極管的發光強度通常是指法線(對圓柱形發光管是指其軸線)方向上的發光強度。若在該方向上輻射強度為(1/683)W/sr時，則發光1坎德拉(符號為cd)。由于一般LED的發光二強度小，所以發光強度常用坎德拉(mcd)作單位。
3)光譜半寬度Δλ：它表示發光管的光譜純度，是指圖3中1/2峰值光強所對應兩波長之間隔。
4)半值角θ1/2和視角：θ1/2是指發光強度值為軸向強度值一半的方向與發光軸向(法向)的夾角。半值角的2倍為視角(或稱半功率角)。

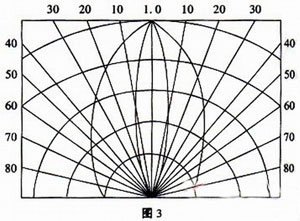

圖3給出的二只不同型號發光二極管發光強度角分布的情況。中垂線(法線)AO的坐標為相對發光強度(即發光強度與最大發光強度的之比)。顯然，法線方向上的相對發光強度為1,離開法線方向的角度越大，相對發光強度越小。由此圖可以得到半值角或視角值。
5)正向工作電流If:它是指發光二極管正常發光時的正向電流值。在實際使用中應根據需要選擇IF在0.6·IFm以下。
6)正向工作電壓VF:參數表中給出的工作電壓是在給定的正向電流下得到的。一般是在IF=20mA時測得的。發光二極管正向工作電壓VF在1.4~3V.在外界溫度升高時，VF將下降。
7)V-I特性：發光二極管的電壓與電流的關系可用圖4表示。在正向電壓正小于某一值(叫閾值)時，電流極小，不發光。當電壓超過某一值后，正向電流隨電壓迅速增加，發光。由V-I曲線可以得出發光管的正向電壓，反向電流及反向電壓等參數。正向的發光管反向漏電流IR<10μA以下。
3.1按發光管發光顏色分
按發光管發光顏色分，可分成紅色、橙色、綠色(又細分黃綠、標準綠和純綠)、藍光等。另外，有的發光二極管中包含二種或三種顏色的芯片。根據發光二極管出光處摻或不摻散射劑、有色還是無色，上述各種顏色的發光二極管還可分成有色透明、無色透明、有色散射和無色散射四種類型。散射型發光二極管和達于做指示燈用。
3.2按發光管出光面特征分
按發光管出光面特征分圓燈、方燈、矩形、面發光管、側向管、表面安裝用微型管等。圓形燈按直徑分為φ2mm、φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm等。國外通常把φ3mm的發光二極管記作T-1;把φ5mm的記作T-1(3/4);把φ4.4mm的記作T-1(1/4)。由半值角大小可以估計圓形發光強度角分布情況。從發光強度角分布圖來分有三類：
(1)高指向性。一般為尖頭環氧封裝，或是帶金屬反射腔封裝，且不加散射劑。半值角為5°~20°或更小，具有很高的指向性，可作局部照明光源用，或與光檢出器聯用以組成自動檢測系統。
(2)標準型。通常作指示燈用，其半值角為20°~45°。
(3)散射型。這是視角較大的指示燈，半值角為45°~90°或更大，散射劑的量較大。
3.3按發光二極管的結構分
按發光二極管的結構分有全環氧包封、金屬底座環氧封裝、陶瓷底座環氧封裝及玻璃封裝等結構。
3.4按發光強度和工作電流分
按發光強度和工作電流分有普通亮度的LED(發光強度<10mcd);超高亮度的LED(發光強度>100mcd);把發光強度在 10~100mcd間的叫高亮度發光二極管。一般LED的工作電流在十幾mA至幾十mA,而低電流LED的工作電流在2mA以下(亮度與普通發光管相同)。
除上述分類方法外，還有按芯片材料分類及按功能分類的方法。
4 LED的應用
由于發光二極管的顏色、尺寸、形狀、發光強度及透明情況等不同，所以使用發光二極管時應根據實際需要進行恰當選擇。由于發光二極管具有最大正向電流 IFm、最大反向電壓VRm的限制，使用時，應保證不超過此值。為安全起見，實際電流IF應在0.6IFm以下;應讓可能出現的反向電壓VR<0. 6VRm.LED被廣泛用于種電子儀器和電子設備中，可作為電源指示燈、電平指示或微光源之用。紅外發光管常被用于電視機、錄像機等的遙控器中。

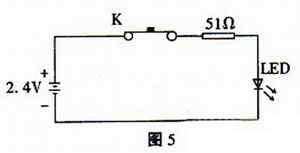

(1)利用高亮度或超高亮度制作微型手電的電路如圖5所示。圖中電阻R限流電阻，其值應保證電源電壓最高時應使LED的電流小于最大允許電流IFm.
(2)圖6(a)、(b)、(c)分別為直流電源、整流電源及交流電源指示電路。
圖(a)中的電阻≈(E-VF)/IF;
圖(b)中的R≈(1.4Vi-VF)/IF;
圖(c)中的R≈Vi/IF式中，Vi--交流電壓有效值。
(3)單LED電平指示電路。在放大器、振蕩器或脈沖數字電路的輸出端，可用LED表示輸出信號是否正常，如圖7所示。R為限流電阻。只有當輸出電壓大于LED的閾值電壓時，LED才可能發光。
(4)單LED可充作低壓穩壓管用。由于LED正向導通后，電流隨電壓變化非常快，具有普通穩壓管穩壓特性。發光二極管的穩電壓在1.4~3V間，應根據需要進行選擇VF.
(5)電平表。目前，在音響設備中大量使用LED電平表。它是利用多只發光管指示輸出信號電平的，即發光的LED數目不同，則表示輸出電平的變化。當輸入信號電平很低時，全不發光。輸入信號電平增大時，首先LED1亮，再增大LED2亮。
5 發光二極管的檢測
5.1普通發光二極管的檢測
(1)用萬用表檢測。利用具有×10kΩ擋的指針式萬用表可以大致判斷發光二極管的好壞。正常時，二極管正向電阻阻值為幾十至200kΩ，反向電阻的值為∝。如果正向電阻值為0或為∞，反向電阻值很小或為0,則易損壞。這種檢測方法，不能實地看到發光管的發光情況，因為×10kΩ擋不能向LED提供較大正向電流。
如果有兩塊指針萬用表(最好同型號)可以較好地檢查發光二極管的發光情況。用一根導線將其中一塊萬用表的“+”接線柱與另一塊表的“-”接線柱連接。余下的“-”筆接被測發光管的正極(P區)，余下的“+”筆接被測發光管的負極(N區)。兩塊萬用表均置×10Ω擋。正常情況下，接通后就能正常發光。若亮度很低，甚至不發光，可將兩塊萬用表均撥至×1Ω若，若仍很暗，甚至不發光，則說明該發光二極管性能不良或損壞。應注意，不能一開始測量就將兩塊萬用表置于×1Ω，以免電流過大，損壞發光二極管。
(2)外接電源測量。用3V穩壓源或兩節串聯的干電池及萬用表(指針式或數字式皆可)可以較準確測量發光二極管的光、電特性。為此可按圖10所示連接電路即可。如果測得VF在1.4~3V之間，且發光亮度正常，可以說明發光正常。如果測得VF=0或VF≈3V,且不發光，說明發光管已壞
5.2紅外發光二極管的檢測

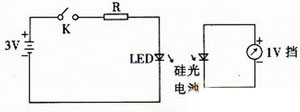

由于紅外發光二極管，它發射1~3μm的紅外光，人眼看不到。通常單只紅外發光二極管發射功率只有數mW,不同型號的紅外LED發光強度角分布也不相同。紅外LED的正向壓降一般為1.3~2.5V.正是由于其發射的紅外光人眼看不見，所以利用上述可見光LED的檢測法只能判定其PN結正、反向電學特性是否正常，而無法判定其發光情況正常否。為此，最好準備一只光敏器件(如2CR、2DR型硅光電池)作接收器。用萬用表測光電池兩端電壓的變化情況。來判斷紅外LED加上適當正向電流后是否發射紅外光。其測量電路如圖8所示。
6.1 LED封裝的特殊性
LED封裝技術大都是在分立器件封裝技術基礎上發展與演變而來的，但卻有很大的特殊性。一般情況下，分立器件的管芯被密封在封裝體內，封裝的作用主要是保護管芯和完成電氣互連。而LED封裝則是完成輸出電信號，保護管芯正常工作，輸出：可見光的功能，既有電參數，又有光參數的設計及技術要求，無法簡單地將分立器件的封裝用于LED.
LED的核心發光部分是由p型和n型半導體構成的pn結管芯，當注入pn結的少數載流子與多數載流子復合時，就會發出可見光，紫外光或近紅外光。但pn結區發出的光子是非定向的，即向各個方向發射有相同的幾率，因此，并不是管芯產生的所有光都可以釋放出來，這主要取決于半導體材料質量、管芯結構及幾何形狀、封裝內部結構與包封材料，應用要求提高LED的內、外部量子效率。常規Φ5mm型LED封裝是將邊長0.25mm的正方形管芯粘結或燒結在引線架上，管芯的正極通過球形接觸點與金絲，鍵合為內引線與一條管腳相連，負極通過反射杯和引線架的另一管腳相連，然后其頂部用環氧樹脂包封。反射杯的作用是收集管芯側面、界面發出的光，向期望的方向角內發射。頂部包封的環氧樹脂做成一定形狀，有這樣幾種作用：保護管芯等不受外界侵蝕;采用不同的形狀和材料性質(摻或不摻散色劑)，起透鏡或漫射透鏡功能，控制光的發散角;管芯折射率與空氣折射率相關太大，致使管芯內部的全反射臨界角很小，其有源層產生的光只有小部分被取出，大部分易在管芯內部經多次反射而被吸收，易發生全反射導致過多光損失，選用相應折射率的環氧樹脂作過渡，提高管芯的光出射效率。用作構成管殼的環氧樹脂須具有耐濕性，絕緣性，機械強度，對管芯發出光的折射率和透射率高。選擇不同折射率的封裝材料，封裝幾何形狀對光子逸出效率的影響是不同的，發光強度的角分布也與管芯結構、光輸出方式、封裝透鏡所用材質和形狀有關。若采用尖形樹脂透鏡，可使光集中到LED的軸線方向，相應的視角較小;如果頂部的樹脂透鏡為圓形或平面型，其相應視角將增大。
一般情況下，LED的發光波長隨溫度變化為0.2-0.3nm/℃，光譜寬度隨之增加，影響顏色鮮艷度。另外，當正向電流流經pn結，發熱性損耗使結區產生溫升，在室溫附近，溫度每升高1℃，LED的發光強度會相應地減少1%左右，封裝散熱;時保持色純度與發光強度非常重要，以往多采用減少其驅動電流的辦法，降低結溫，多數LED的驅動電流限制在20mA左右。但是，LED的光輸出會隨電流的增大而增加，目前，很多功率型LED的驅動電流可以達到70mA、100mA甚至1A級，需要改進封裝結構，全新的LED封裝設計理念和低熱阻封裝結構及技術，改善熱特性。例如，采用大面積芯片倒裝結構，選用導熱性能好的銀膠，增大金屬支架的表面積，焊料凸點的硅載體直接裝在熱沉上等方法。此外，在應用設計中，PCB線路板等的熱設計、導熱性能也十分重要。
6.2 封裝結構類型
自上世紀九十年代以來，LED芯片及材料制作技術的研發取得多項突破，透明襯底梯形結構、紋理表面結構、芯片倒裝結構，商品化的超高亮度(1cd以上)紅、橙、黃、綠、藍的LED產品相繼問市，如表1所示，2000年開始在低、中光通量的特殊照明中獲得應用。LED的上、中游產業受到前所未有的重視，進一步推動下游的封裝技術及產業發展，采用不同封裝結構形式與尺寸，不同發光顏色的管芯及其雙色、或三色組合方式，可生產出多種系列，品種、規格的產品。
LED產品封裝結構的類型如表2所示，也有根據發光顏色、芯片材料、發光亮度、尺寸大小等情況特征來分類的。單個管芯一般構成點光源，多個管芯組裝一般可構成面光源和線光源，作信息、狀態指示及顯示用，發光顯示器也是用多個管芯，通過管芯的適當連接(包括串聯和并聯)與合適的光學結構組合而成的，構成發光顯示器的發光段和發光點。表面貼裝LED可逐漸替代引腳式LED,應用設計更靈活，已在LED顯示市場中占有一定的份額，有加速發展趨勢。固體照明光源有部分產品上市，成為今后LED的中、長期發展方向。
6.3 引腳式封裝
LED腳式封裝采用引線架作各種封裝外型的引腳，是最先研發成功投放市場的封裝結構，品種數量繁多，技術成熟度較高，封裝內結構與反射層仍在不斷改進。標準LED被大多數客戶認為是目前顯示行業中最方便、最經濟的解決方案，典型的傳統LED安置在能承受0.1W輸入功率的包封內，其90%的熱量是由負極的引腳架散發至PCB板，再散發到空氣中，如何降低工作時pn結的溫升是封裝與應用必須考慮的。包封材料多采用高溫固化環氧樹脂，其光性能優良，工藝適應性好，產品可*性高，可做成有色透明或無色透明和有色散射或無色散射的透鏡封裝，不同的透鏡形狀構成多種外形及尺寸，例如，圓形按直徑分為Φ2mm、Φ3mm、Φ4.4mm、Φ5mm、Φ7mm等數種，環氧樹脂的不同組份可產生不同的發光效果。花色點光源有多種不同的封裝結構：陶瓷底座環氧樹脂封裝具有較好的工作溫度性能，引腳可彎曲成所需形狀，體積小;金屬底座塑料反射罩式封裝是一種節能指示燈，適作電源指示用;閃爍式將CMOS振蕩電路芯片與LED管芯組合封裝，可自行產生較強視覺沖擊的閃爍光;雙色型由兩種不同發光顏色的管芯組成，封裝在同一環氧樹脂透鏡中，除雙色外還可獲得第三種的混合色，在大屏幕顯示系統中的應用極為廣泛，并可封裝組成雙色顯示器件;電壓型將恒流源芯片與LED管芯組合封裝，可直接替代5-24V的各種電壓指示燈。面光源是多個LED管芯粘嵩諼⑿蚉CB板的規定位置上，采用塑料反射框罩并灌封環氧樹脂而形成，PCB板的不同設計確定外引線排列和連接方式，有雙列直插與單列直插等結構形式。點、面光源現已開發出數百種封裝外形及尺寸，供市場及客戶適用。
6.4 表面貼裝封裝
在2002年，表面貼裝封裝的LED(SMD LED)逐漸被市場所接受，并獲得一定的市場份額，從引腳式封裝轉向SMD符合整個電子行業發展大趨勢，很多生產廠商推出此類產品。
早期的SMD LED大多采用帶透明塑料體的SOT-23改進型，外形尺寸3.04×1.11mm,卷盤式容器編帶包裝。在SOT-23基礎上，研發出帶透鏡的高亮度SMD的SLM-125系列，SLM-245系列LED,前者為單色發光，后者為雙色或三色發光。近些年，SMD LED成為一個發展熱點，很好地解決了亮度、視角、平整度、可*性、一致性等問題，采用更輕的PCB板和反射層材料，在顯示反射層需要填充的環氧樹脂更少，并去除較重的碳鋼材料引腳，通過縮小尺寸，降低重量，可輕易地將產品重量減輕一半，最終使應用更趨完美，尤其適合戶內，半戶外全彩顯示屏應用。
6.5 功率型封裝
LED芯片及封裝向大功率方向發展，在大電流下產生比Φ5mmLED大10-20倍的光通量，必須采用有效的散熱與不劣化的封裝材料解決光衰問題，因此，管殼及封裝也是其關鍵技術，能承受數W功率的LED封裝已出現。5W系列白、綠、藍綠、藍的功率型LED從2003年初開始供貨，白光LED光輸出達1871m,光效44.31m/W綠光衰問題，開發出可承受10W功率的LED,大面積管;匕尺寸為2.5×2.5mm,可在5A電流下工作，光輸出達2001m,作為固體照明光源有很大發展空間。
Luxeon系列功率LED是將A1GalnN功率型倒裝管芯倒裝焊接在具有焊料凸點的硅載體上，然后把完成倒裝焊接的硅載體裝入熱沉與管殼中，鍵合引線進行封裝。這種封裝對于取光效率，散熱性能，加大工作電流密度的設計都是最佳的。其主要特點：熱阻低，一般僅為14℃/W,只有常規LED的1/10;可*性高，封裝內部填充穩定的柔性膠凝體，在-40-120℃范圍，不會因溫度驟變產生的內應力，使金絲與引線框架斷開，并防止環氧樹脂透鏡變黃，引線框架也不會因氧化而玷污;反射杯和透鏡的最佳設計使輻射圖樣可控和光學效率最高。另外，其輸出光功率，外量子效率等性能優異，將LED固體光源發展到一個新水平。
LED
隨著LED廣泛用于大面積圖文顯示全彩屏，狀態指示、標志照明、信號顯示、液晶顯示器的背光源，汽車組合尾燈及車內照明等等方面，其發展前景吸引全球照明大廠家都先后加入LED光源及市場開發中。極具發展與應用前景的是白光LED,用作固體照明器件的經濟性顯著，且有利環保，正逐步取代傳統的白熾燈，世界年增長率在20%以上，美、日、歐及中國臺灣省均推出了半導體照明計劃。功率型LED優異的散熱特性與光學特性更能適應普通照明領域，被學術界和產業界認為是進入照明市場的必由之路。因此，LED被譽為21世紀新光源，有望成為繼白熾燈、熒光燈、高強度氣體放電燈之后的第四代光源。
