系統概述：

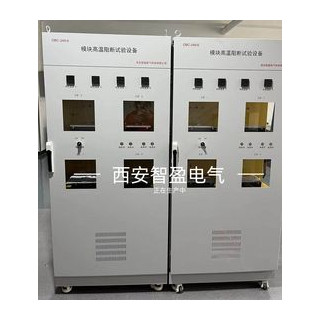

本測試設備可對晶閘管、整流管的電耐久性進行試驗，測試設備主要技術條件符合JB/T-7626-2013等相關標準。保證設備的安全性和使用耐久性。測試的電壓和電流波形同時被采集到示波器，并由示波器與工控機直接通訊，將采集數據傳輸給計算機，計算機經過處理計算后，將測試數據以表格形式顯示并可進行編輯和打印。
|
斷態/反向重復峰值電壓 |
低檔：0.20-3.00KV分辨率10V,精度±3%±10V 高檔：3.00-8.00KV分辨率10V,精度±3%±10V 50HZ電壓連續可調，電壓手動分檔 電耐久性試驗電壓施加方式：手動調壓器調壓方式，10個工位為一組電壓調節，共兩組。 |
|
斷態/反向重復峰值電流 |
1—199mA，分辨率0. 1mA，準確度 ±3%±1mA 3000V以下時，20個工位漏電流能設定到199mA。 3000V以上時，可通過減少實際負載工位數量，以達到不超設備功率負荷。 8KV時最大電流為50 mA |
|
試驗波形 |
交流半波/全波，面板按鈕選擇 |
|
設備供電電壓 |
AC220V±1% |
|
工位數量 |
20個 |
|
連接方式 |
機柜側面留有接線柱 |
|
控制方式 |
電壓在面板手動調節，漏電流設定手動調節，漏電流正反向顯示手動選擇。 正反向過流均可保護動作，10個工位統一設置保護電流，統一復位。 |
|
計算機控制系統 |
設備的所有工作程序，工作時序，開關的動作狀態，數據的采集等均由計算機完成。工業控制機，具有抗電磁干擾能力強，排風量大等特點。 |
