一、半自動貼膜機概述

本機為本公司自行研發生產的半自動貼膜機（型號為WKM系列），尺寸分別為6寸、8寸、12寸等（可定制），適用于晶圓、半導體、陶瓷、玻璃等產品貼膜使用。

半自動晶圓貼膜機是一種用于貼膜處理的設備，***用于將薄膜材料***地貼合在晶圓表面上。它結合了手動操作和自動控制的特點，提供了更高的貼膜精度和效率，同時保持了操作的便利性。東莞芳匯鑫科技

半自動晶圓貼膜機適用于各種晶圓尺寸范圍，能夠處理小尺寸到大尺寸的晶圓。它采用***的貼膜技術，確保薄膜與晶圓之間的緊密貼合，以保護晶圓表面免受污染、氧化或其他損傷。貼膜過程可根據需求自動或半自動進行，提供了靈活的操作選項。

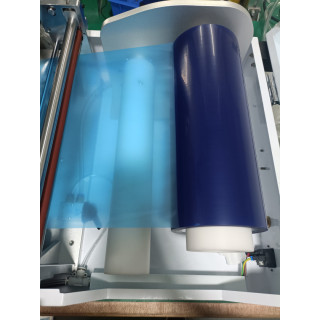

 晶圓UV膜、藍膜貼合機，晶圓表面覆膜貼膜機WKM-168F



二、本機主要特點：

1.適用于BG膜、UV膜、藍膜；

2. 12寸和8寸兼容，可共用一臺主體，只需更換臺盤；

3. 操作便捷，刀片切割位置可調；

4. 貼膜無裂片，表面無氣泡，邊緣無毛刺，無其它異常；

5. 主體部分為不銹鋼、鋁合金制作，質量可靠，***；

6. 貼膜精度高且穩定；

7. 操作簡單，易懂易會；

8. 本機外表美觀、堅固可靠、***、***，能為廣大客戶大大提高生產效率。



三、規格參數



晶圓尺寸	適用8”& 12”晶圓
晶圓厚度	100～750微米
晶圓種類	硅, 砷化鎵或其它材料
膜種類	BG膜、藍膜或者UV膜（粘著力≤8N/20mm） 寬度：210~400毫米 長度：50米&100米 厚度：0.05~0.2毫米
晶圓承載環	8”\12”DISCO標準或國產標準（按用戶標準 定制）
貼膜原理	***滾輪貼膜，滾輪壓力可調
貼膜動作	自動拉膜和貼膜
晶圓臺盤	特氟龍***涂層接觸式臺盤(可定制12寸兼容8寸臺盤) 臺盤可加熱：室溫~100℃ 臺盤手動升降
裝卸方式	晶圓/承載環手動放置與取出
***控制	***特龍隆涂層晶圓臺盤/***貼膜滾輪/除靜電離子風機
切割系統	手動軌跡式圓切刀和直切刀
定位方式	晶圓氣動銷定位/承載環彈簧銷定位
控制單元	基于PLC 控制，帶觸摸屏
安全防護	配置緊急停機按鈕
電源電壓	單相交流電220V,10A
機器外殼	白色噴漆金屬外殼
體積	長1340*寬650*高366mm
凈重	170公斤

晶圓UV膜、藍膜貼合機，晶圓表面覆膜貼膜機WKM-168F



四、貼膜流程示意圖



五、東莞芳匯鑫科技技術有限公司半自動晶圓貼膜機具有以下功能和***：

1，貼膜精度：半自動晶圓貼膜機采用***的貼膜技術和***的對位系統，能夠實現***的貼膜操作，確保膜材與晶圓的準確對位和貼合。

2，晶圓尺寸適配性：半自動晶圓貼膜機適用于各種晶圓尺寸范圍，能夠處理小尺寸到大尺寸的晶圓，提供了靈活的使用選項。

3，操作便利性：設備配備用戶友好的操作界面和控制系統，使操作人員能夠輕松掌握并操作設備，減少操作員的培訓***和學習難度。

4，自動/半自動模式：半自動晶圓貼膜機可以根據需求進行自動或半自動的貼膜過程。自動模式下，晶圓貼膜過程可完全由設備自行控制，提高生產效率；半自動模式下，操作人員可以根據需要參與部分操作，提供了更靈活的貼膜選擇。深圳沃客密科技。

5，***：半自動晶圓貼膜機能夠快速完成貼膜任務，提高生產效率，縮短貼膜周期，適用于需要高效處理小批量晶圓的情景。

6，安全性：設備配備了安全傳感器和緊急停機按鈕等安全特性，確保操作過程的安全，并減少操作人員的潛在風險。

7，配件和附件：半自動晶圓貼膜機可以配備各種配件和附件，例如貼膜刀具和貼膜材料，以滿足不同的貼膜需求。

8，可靠性和穩定性：設備設計經過嚴格的工程和質量控制，具有良好的可靠性和穩定性，可長時間穩定運行，減少設備故障和維修***。

綜上所述，半自動晶圓貼膜機通過其***的貼膜操作、晶圓尺寸適配性、操作便利性和安全性等特點，成為晶圓生產和加工過程中一項重要的設備選擇。它能夠提高貼膜的質量和效率，為晶圓制造和半導體行業提供可靠的解決方案。

六、半自動貼膜機應用領域

1，半導體制造：半自動貼膜機在半導體制造中扮演著重要的角色。它用于對晶圓進行貼膜保護，以防止化學污染、氧化或其他表面損傷。貼膜幫助保護晶圓上的敏感電路，并提高其性能和可靠性。



2，平板顯示器制造：半自動貼膜機在平板顯器制造中起到關鍵作用。它用于將透明導電膜、光學層或其他功能層貼合在液晶面板或有機發光二極管（OLED）面板上。這些層對于顯示器的性能和圖像質量至關重要。



3，光伏產業：半自動貼膜機也常用于太陽能電池板的制造過程中。它用于將各種功能層（如抗反射涂層、防塵層）貼附在電池板表面，以提高太陽能的吸收效率和電池板的性能。東莞芳匯鑫科技。



4，生物醫療：在生物醫療領域，半自動貼膜機可以用于制備生物芯片、生物傳感器或醫療器械的貼膜。這些膜層可以提供生物兼容性、防腐蝕性或其他功能，以支持醫療診斷、分析和***。



5，其他應用領域：半自動貼膜機還可以應用于其他領域，如光學元件制造、傳感器制造、電子組件制造等。它們可以在這些領域中實現***的膜層貼合，以滿足特定的功能和性能需求。
