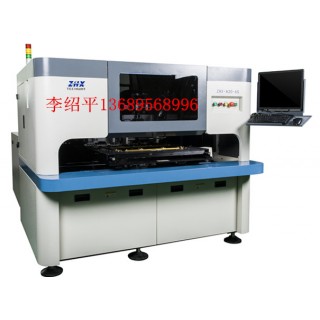

自動臥式插件機的特點：

中英文系統配以友好使用界面

旋轉角度0°，90°，180°，270°

進口高精度傳動絲桿及AC伺服電機驅動，確保位置誤差＜0.001mm

視覺系統配以多點式定位，校正位置，確保插裝準確度

不間斷后備電源，遇有意外停止供電時仍能操作15分鐘

USB端口予以數據傳輸

連體式設計，包含元件排序模塊，無需再另行購置元件排序機

節省成本，不再存在元件排序時膠紙之耗費

獨立的跳線供應模塊，按需要長度供給，減少浪費

連線作業可行性特別適用于較多元件數量之板材型號使用

進出口模組對上下線設備賦以方便簡易的鏈接性

相比上一代型號，插裝速度大幅提升30%



– 理論速度：22000點/小時

– 插入方向：4方向 0度,90度,180度,270度.

– 元件跨距：元件5.0mm～20mm(跳線5mm～23mm 專門生產跳線時 )

– 基板尺寸：最小50mm*50mm、最大450mm*450mm

– 基板厚度：0.79～2.36mm

– 元件種類：電容器、晶體管、二極管、電阻、電感、熔斷絲等編帶封裝料。

– 跳線(JW) ：獨立輸送方式.直徑0.5mm～0.7mm鍍錫銅線

– 插入彎曲長度：1.2-2.2mm(可調)

– 插入彎曲角度：0～35度 內彎曲(可調)

– 外形尺寸：L1700mm×W1400mm×H1900mm

– 主機重量：約1800KG

– 電源：220V,AC（單相）50/60HZ,1.5KVA;

– 系統保護：配置不間斷電源(UPS)

– 功率：0.95KW（節能型）

– 使用空氣壓：0.6~0.8Mpa

– 氣流量：0.1立方/分鐘

– 環境條件：周圍溫度5～25度

– 機器噪音：65分貝

– 孔位校正方式：機器視覺系統,多點MARK視覺校正.

– 驅動系統：AC伺服、AC馬達

– 數據輸入方式：USB接口輸入(EXCEL文檔格式),

– 控制系統：中文操作界面(WINDOWS系統控制平臺)液晶顯示器

– 控制模式：全自動、半自動、手動

– 工作臺運轉方式：順時針和逆時針方向

– 編程模式：手動編程、離線編程





　　 中禾旭通過與國內外客戶的合作，引進先進技術，以滿足先進的電子插裝技術應用要求，不斷開發出一系列高穩定性，

高可靠性和高精度的優質產品。我們將以***優惠的價格提供***的產品，并提供完善的、高效率的售后服務。

為客戶解決了“勞工荒”提高了生產效率，改善了產品質量，減少了資金投入，一直倍受客戶的信賴。

近年來公司訂單比往年翻一倍。



　　 公司本著“誠信為本、客戶至上、以技術為導向、以市場需求為源泉” 的經營理念，以打造行業的產品作為自己的經營目標。

中禾旭從研發臺波峰焊，臺回流焊開始，我們都是一次成功的，因為我們有強大的技術力量支持------我們的工程師，

我們的經理，全是本行業的精英，研發時已充分分析本行業所有設備的優點，缺點，避別人所短，吸他人之長，

開發出具有自主品牌的全自動AI設備：ZHX-W26、ZHX-P28 ZHX-L18系列，全電腦無鉛波峰焊：ZKS-3A、ZKS-3B系列，

全電腦無鉛回流焊：ZKS-600、ZKS-800系列，我們帶給客戶的是“穩定”。我們在努力實現自己的目標，讓客戶真正用得放心，

這是我們中禾旭堅定不移的承諾。
