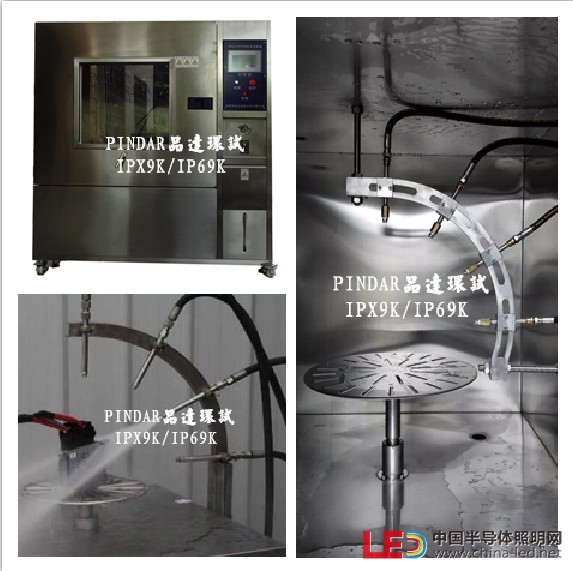

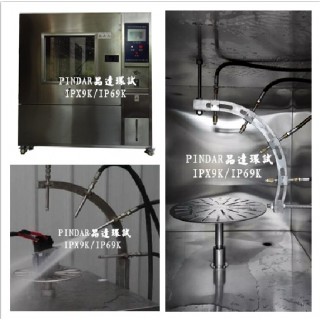

一、IPX9K IPX9 IP9K 防水試驗箱 概述



High-pressure water jets



該試驗箱允許用戶完成IEC 529標準試驗。 也允許根據ISO 20653和DIN40050-9部分標準試驗。特別適用于DIN 40050, 第9部分, 第4節“依靠水浸入的防護等級”和標準DIN 60529 及 EN 60598-1。

The specified water test chamber allows the customer to do tests in accordance to the international standard IEC 529. It allows also testing in accordance to ISO 20653 und DIN 40050 –part 9. Specifically tests are according to DIN 40050, Part 9, table 4 "Degrees of protection against ingress of water" and also the standards DIN 60529 and EN 60598-1.





三、IPX9K防水試驗參數

1. 水壓值：8~10MPa

2. 水流量：14～16L/min

3. 水溫值：RT~80±5℃

4. 試驗時間：30s（時間可設定），4個角度共120s

5. 噴水環角度：0°，30°，60°，90°

6. 噴水孔數：4個。

7. 噴水距離：約100mm～150mm

8. 噴水角度：噴水的水擊夾角約30°，

9. 試樣臺轉速：5±1r/min

10. 試樣臺承重：≤15kg

11. 運行時間控制：1min～9999min(可調)

12. 試驗用水：純凈水，可循環

13. 噴水壓力表，可顯示噴水壓力。

14.IPX9K IPX9 IP9K 防水試驗箱 控制系統：品達公司自主研發觸摸屏控制系統。



四、IPX9K IPX9 IP9K 防水試驗箱 相應參照標準：

1. DIN40050-9 外殼防護等級IP代碼

2. IEC60529電器外殼保護分類等級（IP）碼

3. ISO16750-1道路車輛 電氣及電子設備的環境條件和試驗(一般規定)

4. ISO20653道路車輛-防護等級(IP代碼)-電氣設備對外來物,水和接觸的防護

5. GMW 3172車輛環境、可靠性和性能一般要求

6. VW80106汽車上電氣和電子部件一般試驗條件

7. QC/T 417.1車用電線束插接器第1部分

注：設備需滿足的標準測試方法的要求（標準以協議簽訂時的最新版為準）



五、IPX9K IPX9 IP9K 防水試驗箱 設備安裝、測試使用環境要求、試樣限制：

1. 環境溫度為+25℃；相對濕度≤85%；大氣壓80kPa ~ 106kPa；

2. 地面平整、周圍無強烈振動；

無強烈電磁場影響；無陽光照射無其他熱源直接輻射
