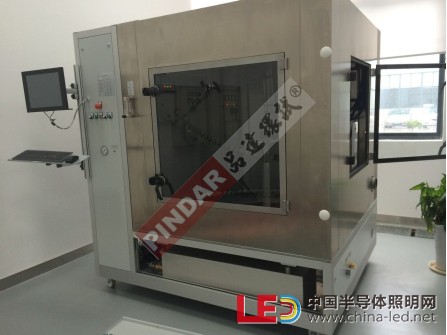

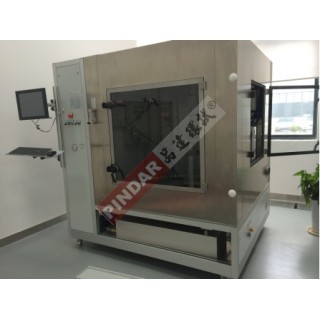

一、IPX1~IPX9 淋雨試驗箱 防護等級試驗箱 防水試驗箱 產品用途

各IP防水等級組合可按需定制

    主要適用于戶外照明、室外燈具、家用電器、通訊產品、信號裝置及汽車燈具等產品做外殼防護等級測試（IP防水等級試驗）。淋水試驗裝置根據GB-4208、DIN-40050-9、IEC-60529、ISO-20653《外殼防護等級（IP代碼）》設計制造，適用于電氣產品進行第二位特征數字為IPX1~9K的防水試驗。



二、IPX1~IPX9 淋雨試驗箱 防護等級試驗箱 防水試驗箱 主要參數：



1. IPX1/IPX2滴水試驗裝置



試驗項目	IPX1	IPX2
標準要求水流量	1.0±0.5mm/min	3.0±0.5mm/min
試驗載臺	轉速1~5 r.p.m，轉速可調；試驗臺水平面可調15°
水  源	自來水



2. IPX3/IPX4濺水試驗裝置



擺管半徑R/mm	IPX3		IPX4
	開孔數	水流量(L/min)	開孔數	水流量(L/min)
壓力	50~150kPa.
水  源	自來水



3. IPX4K加壓濺水試驗裝置



擺管半徑R/mm	IPX4K
	開孔數	平均縂水流量(L/min)
水  源	自來水



4. IPX3/IPX4花灑裝置



IPX3/IPX4 等級試驗切換	擋板遮擋噴頭三分之一處，即為IPX3試驗
孔數	121個（外徑Ф102mM，球面直徑SФ75.5mm，中間孔1個、內兩圈24個孔夾角30°、外四圈96個孔夾角15°，總共121個孔，孔徑Ф0.5mm，黃銅制作）
壓力	50~150kPa.



5. IPX5/IPX6/IPX6K噴水試驗裝置



試驗項目	IPX5	IPX6	IPX6K
噴射間距	受測品離噴頭2.5?3.0米；噴頭有專用支架固定.
試驗時間	1min/m2 ,至少3min
水  源	自來水
執行標準	GB4208-2008		DIN40050-9



6. IPX7浸水試驗箱



內箱直徑	800Mm，高度1500Mm
箱體材料	304不銹鋼
水位	透明軟管，陪不銹鋼尺觀察水位，標尺1.5M
水箱水位控制	不銹鋼浮球，溢水孔配合



7. IPX8潛水試驗



容器	SUS304不銹鋼罐
尺寸	Φ600mm、H1200mm
增壓方式	“氣體增壓”或“增壓泵增壓” 本防浸水試驗裝置帶壓力保護防暴裝置和排水卸壓裝置
水深模擬	按需定制
壓力傳感器	“機械式”或“電子式”
試驗時間
提升裝置	手提式不銹鋼吊籃
水位顯示	刻度加水位管



8. IPX9K高溫高壓強噴防水試驗裝置



水壓值	8~10MPa，出貨前請指定具體的水壓值，我司出貨前調試好。
水溫值	RT~80±5℃
試驗時間：	30s（時間可設定），4個角度共120s，或是相應設定值。
噴水環角度	0°，30°，60°，90°
噴水孔數	4個。
噴水距離	約100mm～150mm
試樣臺轉速	5±1r/min
運行時間控制	1min～9999min(可調)



9.IPX1~IPX9 淋雨試驗箱 防護等級試驗箱 防水試驗箱 通用轉盤系統

a. 轉盤直徑：500mm

b. 轉盤轉速：1~5轉/分鐘，可調。

c. 轉盤角度：可傾斜15度

d. 轉盤材料：304不銹鋼，激光切割而成，客戶受測品可由定制夾具固定，或扎帶綁定。

e. 帶電測試：配防水插座（選配）

f. 轉盤高度：可調節高度，調節機構為螺桿原理。

g. 轉盤移動性：4個萬向腳輪任意移動，帶剎車。

h. 轉盤材料：304不銹鋼

i. 轉盤動力系統：電機+減速系統+變頻器



10.IPX1~IPX9 淋雨試驗箱 防護等級試驗箱 防水試驗箱 控制系統

①　采用觸屏和PLC及步進閉環控制系統

②　觸摸屏：MGCE  7寸 真彩

③　PLC：臺達

11. 電源：1∮、220V/380V、50Hz。

12. 受測試樣應是未使用過且干凈的。

......
