特點
? No-CAPTM專利的控制拓撲
? 啟動時間低至0.1ms
? LED電流精度保持在±5%以內
? 內部集成500V功率管
? 無需變壓器輔助繞組檢測和供電
? 無需VCC供電電容
? 具有輸出開路時芯片自動關斷功能
? 內置智能溫控功能
? 內置過溫保護功能
? -40℃到105℃工作溫度范圍
概述

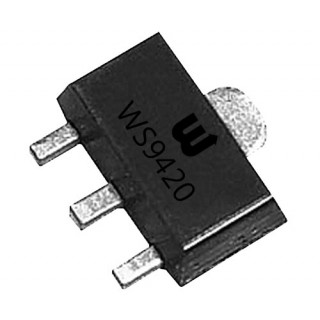

WS9420是高精度LED驅動芯片，芯片采用專利的控制技術，實現了一種簡單的臨界電流模式控制方法，無需環(huán)路補償。
WS9420是單級降壓型LED驅動芯片，芯片內部集成了500V高壓功率管，采用專利的控制模式，無需次級反饋電路，也無需變壓器輔助繞組檢測和供電，無需VCC供電電容，只需要極少的外圍元件即可實現恒流，極大地節(jié)約了系統(tǒng)的成本和體積。
WS9420工作溫度范圍是-40℃到105℃，提供SOT23-3、TO-92 封裝形式。
