1、特點

● 臨界模式工作，無需電感補償

● 內置500V 功率MOSFET

● 柵極驅動，無需輔助繞組供電

● 高達±3%的LED 電流精度

● 高達93%以上的系統效率

● LED 短路保護

● CS 采樣電阻短路保護

● 智能溫度控制技術，避免高溫?zé)糸W

● 芯片過溫保護

● 外部可調輸出開路/過壓保護

● 外置PWM 調光功能

2、概述

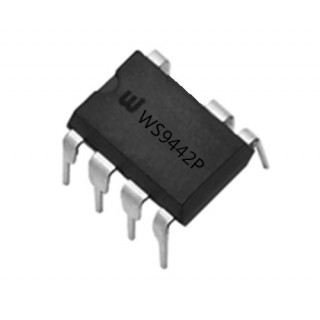

● WS9442P 是一款高精度的LED 恒流驅動芯片， 適合于85V-265V 全范圍交流輸入電壓的非隔離降壓型LED 恒流電源系統。

● WS9442P 內部集成500V 功率MOSFET，只需要很少的外圍元件，即可實現優異的恒流特性。芯片工作在電感電流臨界模式，系統輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。芯片工作電流只有200uA，無需輔助繞組供電，簡化設計，降低系統成本。

● 內部采用了獨特的智能溫度控制，可以輕易解決高溫時燈閃的問題。具有外置調光引腳，此引腳輸入PWM 信號，可通過改變PWM信號占空比來調光。具有多重保護功能，包括LED 開路/短路保護、電流采樣電阻短路保護和芯片過溫保護。
