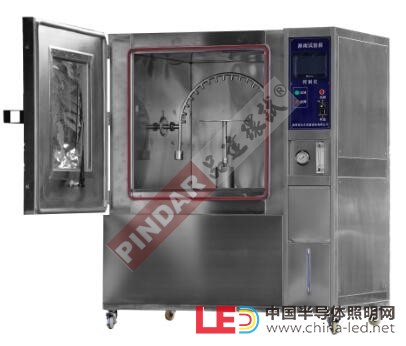

點擊圖片查看原圖
主要適用于戶外照明、室外燈具、家用電器、通訊產品、信號裝置及汽車燈具等產品做外殼防護等級測試（IP防水等級試驗）。
淋水試驗裝置根據GB-4208、DIN-40050-9、IEC-60529、ISO-20653《外殼防護等級（IP代碼）》設計制造，適用于電氣產品進行第二位特征數字為IPX3\IPX4\IPX4K的防水試驗。
?主要參數：
1. IPX3/IPX4濺水試驗裝置
|
擺管半徑R/mm |
IPX3 |
IPX4 |
||
|
開孔數 |
水流量(L/min) |
開孔數 |
水流量(L/min) |
|
|
擺管擺幅 |
AT±60° |
AT±180°（允許偏差20°） |
||
|
水 源 |
自來水 |
|||
|
執行標準 |
GB4208-2008 |
|||
2. IPX4K加壓濺水試驗裝置
|
擺管半徑R/mm |
IPX4K |
|
|
開孔數 |
平均縂水流量(L/min) |
|
|
擺管擺幅 |
AT±180°（允許偏差20°） |
|
|
水 源 |
自來水 |
|
|
安裝方式 |
一端安裝在墻上，另一端固定在地上。 兩段都固定在地上。 箱體式安裝。 |
|
|
執行標準 |
DIN40050-9 |
|
3. IPX3/IPX4花灑裝置
|
IPX3/IPX4 等級試驗切換 |
擋板遮擋噴頭三分之一處，即為IPX3試驗 |
|
孔數 |
121個（外徑Ф102mM，球面直徑SФ75.5mm，中間孔1個、內兩圈24個孔夾角30°、外四圈96個孔夾角15°，總共121個孔，孔徑Ф0.5mm，黃銅制作） |
|
壓力 |
50~150kPa. |
4. IPX3 IPX4 IPX4K 擺管淋雨試驗箱 防水試驗箱 通用轉盤系統
轉盤直徑：500mm
轉盤轉速：1~5轉/分鐘，可調。
轉盤角度：可傾斜15度
轉盤材料：304不銹鋼，激光切割而成，客戶受測品可由定制夾具固定，或扎帶綁定。
帶電測試：配防水插座（選配）
轉盤高度：可調節高度，調節機構為螺桿原理。
轉盤材料：304不銹鋼
轉盤動力系統：電機+減速系統+變頻器
5. IPX3 IPX4 IPX4K 擺管淋雨試驗箱 防水試驗箱 控制系統
① 采用觸屏和PLC及步進閉環控制系統
② 觸摸屏：MGCE 7寸 真彩
③ PLC：臺達
6. 電源：1∮、220V/380V、50Hz。
