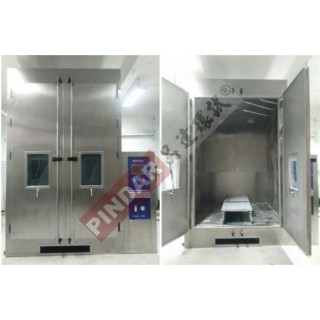

點擊圖片查看原圖
a. 本試驗箱用于低壓電器、電機、儀器、儀表、燈具、家用電器等產品，在儲存、運輸和使用過程中往往會受到砂塵環境的影響。尤其是汽車、電器受砂塵的影響更為顯著。
b. 本設備采用人工模擬砂塵環境，來檢驗試品對防塵能力的試驗設備。本設備的基本結構和原理及性能，本試驗箱能滿足IEC-60529、ISO-20653、GB2423、DIN-40050、GB4706、GB4208、中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求，適用于電氣產品進行第二位特征數字為“IP5X、IP6X”的防塵試驗。
本裝置不能滿足GJB150中有風源的砂塵試驗。
二、設計參數
1. 工作室尺寸：按需定制
2. 溫度范圍： RT+10℃～60℃（加熱烤塵系統）；
3. 濕度范圍：≤85%RH；
4. 氣流速度：不超過2m/s
5. 粉塵濃度： 2～4kg/m³；
6. 粉塵規格： 能通過篩孔為75um,金屬絲直徑為50um的方孔干燥滑石粉；
7. 振擊時間：1S-999H可調；
8. 吹塵時間：1S-999H可調；
9. 粉塵除濕：電加熱除濕；
10. 試驗品壓力差：A 低于大氣壓1.98KPa 或 B無壓力差
11. 配有低于氣壓測試的抽氣及顯示測量系統；
12. 運行方式：程序方式、定值方式；
13. 控制系統：嵌入式大屏液晶觸摸屏
14. 數據保存及打印
15. 引線孔：φ50 mm；帶密封膠堵。
16. 砂塵房?jī)?nèi)外室體：外層304砂面鋼板，
17. 安全保護：風機過電流報警；電源缺相、相序保護；意外情況自動停機并切斷電源。
18. 空載時要有溫濕度檢測系統，并帶有顯示功能。
19. 密封試驗箱內的粉末循環泵可用能使滑石粉懸浮的其他方法代替。滑石粉應用金屬孔篩濾過。金屬絲直徑50μm，篩孔尺寸75μm。滑石粉用量為每立方米試驗箱容積2kg，使用次數不得超過20次。應能夠維持試驗箱內有足夠密度的均勻的懸浮塵。
20. 被試外殼放在試驗箱內，應使殼內壓力用真空泵保持低于大氣壓，也可改變?cè)囼?yàn)箱內的氣壓實現試驗箱內氣壓周期性變化。
21. 試驗的目的是利用壓差把箱內空氣抽入被設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kPa。
22. 儀器應有緊急急停裝置，以確保試驗異常時的安全。
23. 密封試驗箱蓋（門）應密封可靠，建議試驗箱內壁采用導電性材料，并且接地避免靜電積累。
24. 應有試驗后粉塵回收處理功能，設備的各項操作功能應滿足標準GB4208-2008中的13.4條款要求。
三、砂塵試驗室 沙塵試驗室 粉塵試驗室 設備安裝、測試使用環境要求：
1. 環境溫度為+25℃；
2. 相對濕度≤85%；
3. 大氣壓80kPa ~ 106kPa；
四、砂塵試驗室 沙塵試驗室 粉塵試驗室 試樣限制
1. 禁止易燃、爆炸、易揮發性物質試樣的試驗或儲存
2. 禁止腐蝕性物質試樣的試驗或儲存
3. 禁止生物試樣的試驗或儲存
禁止強電磁發射源試樣的試驗或儲存
