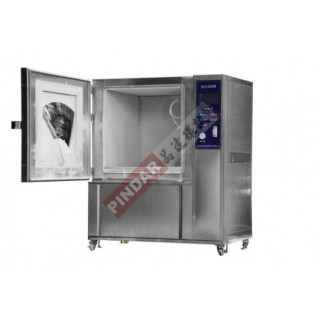

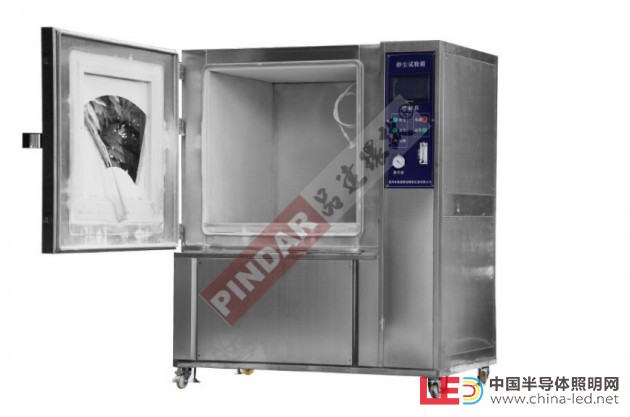

砂塵試驗箱采用人工模擬砂塵環境，來檢驗試品對防塵能力的試驗設備。本設備的基本結構和原理及性能，本試驗箱能滿足IEC-60529、ISO-20653、GB2423、DIN-40050、GB4706、GB4208、中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求，適用于電氣產品進行第二位特征數字為“IP5X、IP6X”的防塵試驗。（本裝置不能滿足GJB150中有風源的砂塵試驗。）

二、IP5X IP6X砂塵試驗箱 沙塵試驗箱 防塵試驗箱設計參數

1. 內箱尺寸：H1000×W1000×D1000mm；1m³

2. 溫度范圍：RT+10℃～60℃（加熱烤塵系統）；

3. 氣流速度：不超過2m/s

4. 粉塵濃度：2～4kg/m³；

5. 粉塵規格：能通過篩孔為75um,金屬絲直徑為50um的方孔干燥滑石粉；

6. 振擊時間：1S-999H可調；

7. 吹塵時間：1S-999H可調；

8. 粉塵除濕：電加熱除濕；

9. 試驗品壓力差：A 低于大氣壓1.98KPa 或 B無壓力差

10. 配有低于氣壓測試的抽氣及顯示測量系統；

11. 運行方式：程序方式、定值方式；

12. 控制系統：嵌入式大屏液晶觸摸屏

13. 數據保存及打印（此為選裝配件）

14. 引線孔：φ50 mm；帶密封膠堵。

15. 砂塵箱內外箱體：內部SUS304不銹鋼，外烤漆或不銹鋼

16. 安全保護：風機過電流報警；電源缺相、相序保護；意外情況自動停機并切斷電源。

17. 空載時要有溫濕度檢測系統，并帶有顯示功能。

18. 密封試驗箱內的粉末循環泵可用能使滑石粉懸浮的其他方法代替。滑石粉應用金屬孔篩濾過。金屬絲直徑50μm，篩孔尺寸75μm。滑石粉用量為每立方米試驗箱容積2kg，使用次數不得超過20次。應能夠維持試驗箱內有足夠密度的均勻的懸浮塵。

19. 被試外殼放在試驗箱內，應使殼內壓力用真空泵保持低于大氣壓，也可改變試驗箱內的氣壓實現試驗箱內氣壓周期性變化。

20. 試驗的目的是利用壓差把箱內空氣抽入被設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kPa，受測產品開孔部位需有直徑5cm的純平接觸面，如果不符合此要求，設備購買使用方需自行定制相應夾具。

21. 儀器應有緊急急停裝置，以確保試驗異常時的安全。

22. 密封試驗箱蓋（門）應密封可靠，建議試驗箱內壁采用導電性材料，并且接地避免靜電積累。

23. 應有試驗后粉塵回收處理功能，設備的各項操作功能應滿足標準GB4208-2008中的13.4條款要求。

三、IP5X IP6X砂塵試驗箱 沙塵試驗箱 防塵試驗箱設備安裝、測試使用環境要求：

1. 環境溫度為+25℃；

2. 相對濕度≤85%；

大氣壓80kPa ~ 106kPa
