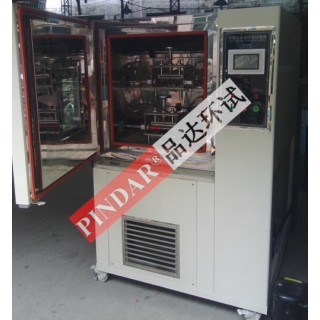

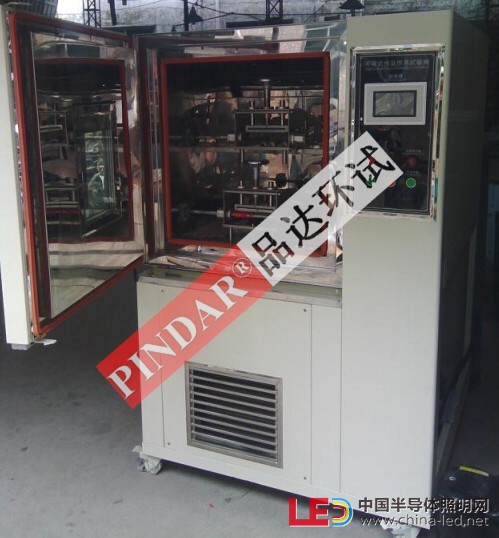

一、冷彎試驗機 冷彎試驗箱 低溫冷彎試驗機 低溫卷繞試驗機 概述

    高低溫冷彎試驗機屬氣候模擬箱之一，適用于考核各種產品或材料及家用電器、儀器、儀表、元器件等電工電子產品，在高溫、低溫環境下的適應性試驗，可供各種科研機構及廠礦中心試驗室做試驗用。本試驗機適用于電線冷彎試驗，先設定試驗箱的溫度，當溫度達到設定值時，取一定長的試樣放入，到試驗時間后，立即以均勻之速度繞于規定直徑之圓棒上，后取出試樣，檢視是否有龜裂、裂痕。



二、冷彎試驗機 冷彎試驗箱 低溫冷彎試驗機 低溫卷繞試驗機 參數

溫度范圍：-40℃～RT(低溫、高溫可定制)

內徑尺寸：500*500*600mm

軸心數：4組

試件數：4件

砝碼：5000g 4個、10000g 2個

卷繞棒直徑：Φ4.0、Φ5.0、Φ6.0、Φ7.0、Φ8.0、Φ10.0、Φ12.0、Φ14.0、Φ16.0、Φ18.0、Φ20.0、Φ24.0、Φ35.7mm、Φ40mm、Φ45mm、Φ50mm共13支

過線套:Φ3.5、Φ6、Φ10、Φ12、Φ16mm各二件

試樣纏撓圈數:2~10圈



三、冷彎試驗機 冷彎試驗箱 低溫冷彎試驗機 低溫卷繞試驗機 標準

此試驗機符合GB2951.4、UL62、IEC540、VED的試驗標準。試件在特定低溫環境下，依不同棒徑卷繞，以檢查其表面是否產生龜裂。



四、冷彎試驗機 冷彎試驗箱 低溫冷彎試驗機 低溫卷繞試驗機 操作

1. 溫控器操作方法：

a. 按“＜”“ ∧”、“ ∨ ”鍵，即可設定試驗溫度值。

b. 左鍵“SET”為功能鍵（一般用戶無須操作）

c. 右鍵為復位返回鍵（一般用戶無須操作）

d. 自整定設定（儀表控制精度正常，一般用戶無須操作）：按左鍵4秒以上AT燈閃爍，儀表開始進行PID自動演算，此時儀表應停止一切操作。待AT熄滅，自整定結束后方可進行其它操作。在自整定過程中，溫度波動太大屬正常現象。因整定過程需經過三次來回波動摸索才能實現穩定控制。

2. 計時器

a. 功能：用于設備定時關機。

b. 啟動：系統開機啟動按扭。

c. 計時：設定所需時間。

d. 制冷：即冷機開關。做低溫時按下此鈕，其它情況不開。

e. 照明：試驗箱照明開關。此鍵一般不能長期按下，只在需觀察試樣狀況時短暫打開。

f. 電流表：顯示儀器運行時的電流大小，注意使用電流不能超過10A；

g. 電源：按下時候指示燈亮，儀器通電。

3. 低溫試驗操作方法：

a. 操作流程：檢查所有開關處于關機狀態（即彈起）  按“電源”、“啟動”按鈕開機   將溫度控制儀設定為所需溫度打開“制冷開關”，系統進入自動控制運行。到達設定溫度時，根據試驗所需時間設定好計時器，按下“計時開關”，儀器開始做試驗。

b. 操作方法：檢查操作面板上所有開關都應處于關閉（即彈起）狀態，然后按下“啟動”按扭，系統開機，將溫度控制儀的“SV”值設定為所需溫度，按下“制冷”開關，啟動冷機，系統經保護性延時后系統將自動執行低溫運行。（注意：工作室溫度高于35℃，盡量避免進入低溫狀態！）

c. 超溫報警，保護系統：當本設備工作室內溫度超出設定的報警溫度后（出廠前已設定，用戶一般不需重新設定），該系統自動切斷設備電源，并發出報警聲訊，以提醒操作人員。

d. 特別說明：當儀表控溫效果不太好、出現超溫過大和穩定后控制精度不高、偏差較大時，可啟動儀表自整定功能。

e. 定時設定：當箱內溫度達到試驗要求時，將定時器設定于試驗所需時間，打開定時開關，設備將于定時束時自動關機。

f. 時間范圍設定，如下表所示：

開關位置	H	M
延時范圍	1分-99小時99分	1秒-99分99秒

注：延時范圍0.01秒-99小時,任意預置。



五、冷彎試驗機 冷彎試驗箱 低溫冷彎試驗機 低溫卷繞試驗機 特點

1. 獨特的平衡調溫方式，使設備具有高精度、高穩定的溫度控制。

2. 工作室采用優質不銹鋼板材，試樣擱架亦采用不銹鋼元制成，耐腐蝕、易于清洗。

3. 設備溫控儀具有高精度、高穩定性，PID自調諧、LED直觀顯示，確保設備精確控制。

4. 設備具有超溫保護和定時功能，在定時結束或報警時，自動切斷電源使設備停止動行，確保設備和人身的安全。

5. 設備密封條采用硅膠材料，具有韌性好，在高低溫環境下，不易變形發粘等特點。

6. 箱體采用不銹鋼，色調均勻，美觀大方。
