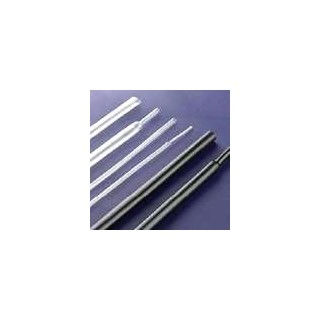

點擊圖片查看原圖
應用
由輻照交聯特種含氟聚合物PVDF制成，具有優異的耐化學腐蝕和耐溶劑性能，是一種堅固、半硬、薄壁的熱縮管，特別適用于需要耐高溫和需要抗磨損對機械性能要求較高的環境，如航空航天、雷達、機車等線纜連接處和零部件的絕緣保護。用于連接處的絕緣保護和應力解除及被覆元件的區分識別，也可用于線纜標志的保護。
特性
收縮比 2：1
半硬，薄壁絕緣
優異的阻燃性
耐高溫175℃
韌性好，優異的耐磨性能和耐化學腐蝕性能
符合RoHS、REACH環保規范
操作溫度范圍
連續使用溫度：-55℃～175℃
最低起始收縮溫度：155℃
最低完全收縮溫度：175℃
符合標準
SAE AMS-DTL-23053/8
UL224 E360866 600V VW-1
性能指標
|
性能 |
指標要求 |
測試方法 |
典型值 |
|
縱向收縮率 |
≤10% |
ASTM D 2671 |
≤5% |
|
抗張強度 |
34.5 MPa min. |
ASTM D 638 |
≥45MPa |
|
斷裂伸長率 |
150% min. |
ASTM D 638 |
≥300% |
|
老化后斷裂伸長率 (熱老化 250℃,168小時) |
50% min. |
ASTM D 638 |
≥200% |
|
熱沖擊(300℃,4小時) |
無裂痕 |
ASTM D 2671 |
無裂痕 |
|
低溫柔軟性(-55℃,4小時) |
無裂痕 |
ASTM D 2671 |
無裂痕 |
|
絕緣耐壓和擊穿 |
2500V,60sec,不擊穿 |
ASTM D 2671 |
無擊穿 |
|
體積電阻率 |
1013Ω·cm min. |
ASTM D 876 |
≥1013Ω·cm |
|
腐蝕性 |
無腐蝕 |
ASTM D 2671 |
無腐蝕 |
|
阻燃性 |
VW-1 |
UL224 |
通過 |
規格尺寸
|
規格 |
收縮前(mm) |
完全收縮后(mm) |
標準包裝 (m/條或m/卷) |
||
|
英制 |
公制 |
內徑 (min.) |
內徑 (max.) |
壁厚 |
|
|
3/64 |
Ф1.2 |
1.2 |
0.6 |
0.25±0.05 |
1.2/200 |
|
1/16 |
Ф1.6 |
1.6 |
0.8 |
0.25±0.05 |
1.2/200 |
|
3/32 |
Ф2.4 |
2.4 |
1.2 |
0.25±0.05 |
1.2/200 |
|
1/8 |
Ф3.2 |
3.2 |
1.6 |
0.25±0.05 |
1.2/200 |
|
3/16 |
Ф4.8 |
4.8 |
2.4 |
0.25±0.05 |
1.2/100 |
|
1/4 |
Ф6.4 |
6.4 |
3.2 |
0.30±0.08 |
1.2/100 |
|
3/8 |
Ф9.5 |
9.5 |
4.8 |
0.30±0.08 |
1.2/100 |
|
1/2 |
Ф12.7 |
12.7 |
6.4 |
0.30±0.08 |
1.2/100 |
|
3/4 |
Ф19.1 |
19.1 |
9.5 |
0.43±0.08 |
1.2/50 |
|
1 |
Ф25.4 |
25.4 |
12.7 |
0.48±0.08 |
1.2/50 |
|
1 1/2 |
Ф38.1 |
38.1 |
19.1 |
0.51±0.08 |
1.2 |
|
2 |
Ф50.8 |
50.8 |
25.4 |
0.58±0.08 |
1.2 |
其它規格尺寸可定制
顏色
標準顏色：透明、黑色
其它顏色可定制
