微焊點強度測試儀

一、 產品介紹

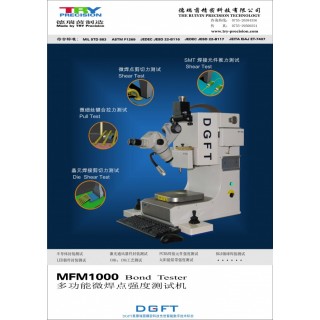

 MFM系列 多功能推拉力測試儀（微焊點強度測試儀器）是用于微電子封裝和PCBA電子組裝制造及其失效分析領域的專用動態測試儀器，是填補國內空白的微電子和電子制造領域的重要儀器設備。

該設備測試動作迅速、準確、適用面廣、測試精度高，適用于半導體IC封裝測試、LED封裝測試、光電子器件封裝測試、PCBA電子組裝測試、汽車電子、航空航天、軍工等等。 亦可用于各種電子分析及研究單位失效分析以及各類院校教學和研究領域。

二、 特點

1.        自主研發制造的高頻響、高精度動態傳感器. 堅固機身設計, 機身測試負荷能力高達500KG.

2.        優異的設備操控性能，全方位保護措施，可自由擺放的左右搖桿控制器,操作手感舒適的搖桿控制器。

3.        抗干擾能力強，沒有信號傳輸線受電磁干擾的機會．

4.        中間無需信號二次放大處理，減少二次放大處理所導入的干擾誤差．

5.        真正實現了同一測試模塊一臺機器校準，多臺機器互換使用的功能．（不損失精準性能）

6.        專用軟件功能大、操作簡易，多種數據輸出格式與輸出格式

7.        自帶SPC等多種數據統計功能

8.        完美匹配工廠SPC網絡系統

三、三大技術

DGFT智能數字技術

所有測試傳感器模塊均采用本公司特有的智能數字技術(DGFT), 極大的優化了測試模塊適應各種不同類型的測試環境的能力,確保同一測試模塊工作在不同主機上測試數據的可靠一致性。

該技術基于高性能ARM芯片群構成的實時控制和實時數據采集系統,具有設備實時響應速度高,測試動作精準,測試數據可靠的特點.抗干擾能力明顯優于基于模擬傳輸的控制系統.

基于DGFT技術的數字式測試模塊,極大地減少了測試傳感器的模擬量信號傳輸距離,以測試模塊為數字式數據單元的設計理念,在測試模塊單元內完成模擬信號的數字化轉換,避免了模擬信號長距離傳輸的信號衰減和電磁干擾。

Auto-Range技術

設備所有測試傳感器均采用自動量程設計,全量程范圍一致的分辨率（16BitPlus超高分辨率），客戶在測試前無需在軟件端做繁雜而且耗時的檔位設定。

VPM垂直定位技術

所有測試傳感器模塊均采用本公司專利的垂直位移和定位技術, 確保精準可靠的測試狀態和精密快速的定位動作。

四、 測試功能

 微焊點剪切力測試         微細絲鍵合拉力測試

 Shear Test                   Pull Test晶元焊接剪切力測試        SMT焊接元件推力測試

五、測試模塊Test Module

拉力測試Wire Pull Test

 拉力100G WirePull 100G            100g/50g/25g/10g            （自動量程切換）

 拉力1KG WirePull 1KG            1000g/500g/250g/100g          （自動量程切換）

 拉力5KG WirePull 5KG            5000g/2500g/1250g/500g        （自動量程切換）

 拉力10KG WirePull 10KG            10Kg/5Kg/2.5Kg/1.25Kg        （自動量程切換）

推力測試Ball/Die Shear Test

 推力250G BallShear 250G           250g/100g/50g/25g             （自動量程切換）

 推力5KG BallShear 5KG         5000g/2500g/1250g/500g            （自動量程切換）

 推力100KG DieShear 100KG      100KG /50KG/25KG/10KG           （自動量程切換）

 推力200KG DieShear 200KG     200KG /100KG/50KG/25KG           （自動量程切換）

六、設備系統通用參數 Equipment General Specifications

                                     寬度Width              620mm（包括左右搖桿控制器）

 設備尺寸Machine Footprint   高度High               700mm

                             長度Depth               520mm

 設備重量Weight                                               65KG

 電源供應Power Supply                                    220VAC@4.0A50-60HZ

 壓縮空氣供應Pneumatic Supply                                  4.5-6Bar

 真空供應Vacuum Supply                                         550mm Hg

 氣體供應連接Air Connection                      6mm外徑（OD）/4mm內徑（ID）

 控制電腦Control PC                   聯想LENOVO/戴爾DELL/或適應設備的兼容PC

 系統軟件平臺Software Basa for PC                            Windows XP-SP3

 顯微鏡 Microscoper               標準配置60倍（Option:可選Leica/Nicon/Olympus）

 X軸行程X Axis Travel                                             65mm

 X軸分辨率X Axis Resolution                                        <0.125um

 Y軸行程Y Axis                                                  55um

 Y軸分辨率Y Axis Resolution                                     <0.125um

 Z軸行程X Axis Travel                                              60mm

 Z軸分辨率X Axis Resolution                                      <0.125um

 Z軸測試高度定位精度Z Axis Accuracry for Shear High                <±1um

 Y軸最大測試力Max Force for Y      200KG for MFM1000、MFM1500/400KG for MFM2000

 Z軸最大測視力Max Force for Z                                    20KG

機器可承受最大力Max Force for Machine Body                        500KG
